Obturateur Conique

Tableau Technique

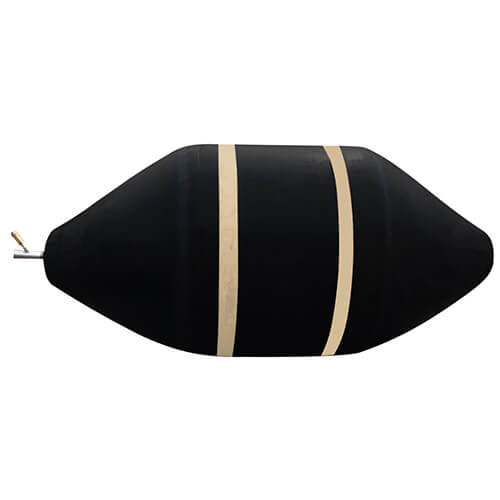

Obturateur Conique

Modèle#	Taille Nominale	Marge d’Utilisation		Pression de Gonflage	Longueur de l’Obturateur Dégonflé	Poids	Contre-Pression
		Dia. Min.	Dia. Max
CP90150	90mm-150mm 3,5”-6”	90mm 3,5”	150mm 6”	1,0bar 14,5 psi	600mm 24”	0,9kg 1,98lbs	0,5bar 7,3psi
CP150400	150mm-400mm 6”-16”	150mm 6”	400mm 16”	1,0bar 14,5 psi	1050mm 42”	2,4kg 5,29lbs	0,5bar 7,3psi
CP250600	250mm-600mm 10”-24”	250mm 10”	600mm 24”	1,0bar 14,5 psi	1400mm 56”	4,7kg 10,37lbs	0,5bar 7,3psi
CP300800	300mm-800mm 12”-32”	300mm 12”	800mm 32”	1,0bar 14,5 psi	1850mm 74”	8,2kg 18,08lbs	0,5bar 7,3psi
CP4001000	400mm-1000mm 16”-40”	400mm 16”	1000mm 40”	1,0bar 14,5 psi	2250mm 90”	12,6kg 27,78lbs	0,5bar 7,3psi
CP5001200	500mm-1200mm 20”-48”	500mm 20”	1200mm 48”	1,0bar 14,5 psi	2300mm 92”	20,2kg 44,53lbs	0,5bar 7,3psi
CP5001400	500mm-1400mm 20”-56”	500mm 20”	1400mm 56”	1,0bar 14,5 psi	3050mm 122”	29,4kg 64,82lbs	0,5bar 7,3psi
CP5001500	500mm-1500mm 20”-60”	500mm 20”	1500mm 60”	1,0bar 14,5 psi	3150mm 126”	30,7kg 67,68lbs	0,5bar 7,3psi
CP6001600	600mm-1600mm 24”-64”	600m 24”	1600mm 64”	1,0bar 14,5 psi	3300mm 132”	35,1kg 77,38lbs	0,5bar 7,3psi
CP10001800	1000mm-1800mm 40”-72”	1000mm 40”	1800mm 72”	1,0bar 14,5 psi	3650mm 146”	73,7kg 162,48lbs	0,5bar 7,3psi
CP10002200	1000mm-2200mm 40”-88”	1000mm 40”	2200mm 88”	1,0bar 14,5 psi	4550mm 182”	93,2kg 205.47lbs	0,5bar 7,3psi
CP12002400	1200mm-2400mm 48”-96”	1200mm 48”	2400mm 96”	1,0bar 14,5 psi	4700mm 188”	111,0kg 244,71lbs	0,5bar 7,3psi
CP15002800	1500mm-2800mm 60”-112”	1500mm 60”	2800mm 112”	1,0bar 14,5 psi	4900mm 196”	137kg 302,03lbs	0,5bar 7,3psi
CP18003200	1800mm-3200mm 72”-128”	1800mm 72”	3200mm 128”	0,7bar 10,2psi	5500mm 220”	192kg 423,29lbs	0,35bar 5,08psi
CP22003600	2200mm-3600mm 88”-144”	2200mm 88”	3600mm 144”	0,7bar 10,2psi	6000mm 240”	231kg 509,27lbs	0,35bar 5,08psi

Obturateur Conique de Test

Modèle#	Taille Nominale	Marge d’Utilisation		Pression de Gonflage	Longueur de l’Obturateur Dégonflé	Poids	Contre-Pression	Taille du Bypass
		Dia. Min.	Dia. Max
CTP150400	150mm-400mm 6”-16”	150mm 6”	400mm 16”	1,0bar 14,5 psi	1050mm 42”	4,1kg 9,04lbs	0,5bar 7,3psi	1” & 3”
CTP250600	250mm-600mm 10”-24”	250mm 10”	600mm 24”	1,0bar 14,5 psi	1400mm 56”	15kg 33,07lbs	0,5bar 7,3psi	1” & 3”
CTP300800	300mm-800mm 12”-32”	300mm 12”	800mm 32”	1,0bar 14,5 psi	1850mm 74”	19,7kg 43,43lbs	0,5bar 7,3psi	1” & 3”
CTP4001000	400mm-1000mm 16”-40”	400mm 16”	1000mm 40”	1,0bar 14,5 psi	2250mm 90”	25,2kg 55,56lbs	0,5bar 7,3psi	1” & 3”
CTP5001200	500mm-1200mm 20”-48”	500mm 20”	1200mm 48”	1,0bar 14,5 psi	2300mm 92”	32,7kg 72,09lbs	0,5bar 7,3psi	1” & 3”
CTP5001400	500mm-1400mm 20”-56”	500mm 20”	1400mm 56”	1,0bar 14,5 psi	3050mm 122”	43,9kg 96,78lbs	0,5bar 7,3psi	1” & 3”
CTP5001500	500mm-1500mm 20”-60”	500mm 20”	1500mm 60”	1,0bar 14,5 psi	3150mm 126”	45,5kg 100,31lbs	0,5bar 7,3psi	1” & 3”
CTP6001600	600mm-1600mm 24”-64”	600m 24”	1600mm 64”	1,0bar 14,5 psi	3300mm 132”	50,3kg 110,89lbs	0,5bar 7,3psi	1” & 3”
CTP10001800	1000mm-1800mm 40”-72”	1000mm 40”	1800mm 72”	1,0bar 14,5 psi	3650mm 146”	86,7kg 191,14lbs	0,5bar 7,3psi	1” & 3”
CTP10002200	1000mm-2200mm 40”-88”	1000mm 40”	2200mm 88”	1,0bar 14,5 psi	4550mm 182”	112kg 246,92lbs	0,5bar 7,3psi	1” & 3”
CTP12002400	1200mm-2400mm 48”-96”	1200mm 48”	2400mm 96”	1,0bar 14,5 psi	4700mm 188”	130kg 286,6lbs	0,5bar 7,3psi	1” & 3”
CTP15002800	1500mm-2800mm 60”-112”	1500mm 60”	2800mm 112”	1,0bar 14,5 psi	4900mm 196”	157kg 346,13lbs	0,5bar 7,3psi	1” & 3”
CTP18003200	1800mm-3200mm 72”-128”	1800mm 72”	3200mm 128”	0,7bar 10,2psi	5500mm 220”	214kg 471,79lbs	0,35bar 5,08psi	1” & 3”
CTP22003600	2200mm-3600mm 88”-144”	2200mm 88”	3600mm 144”	0,7bar 10,2psi	6000mm 240”	254kg 559,97lbs	0,35bar 5,08psi	1” & 3”

Fiches Techniques

Trouvez la fiche technique dans la liste suivante:

Sélectionnez la fiche techniqueCP10001800CP10002200CP15002800CP18003200CP4001000CP5001200CP5001400CP5001500CP6001600

Trouvez les réponses à toutes vos questions à propos de l’Obturateur Gonflable

• Quel est le distributeur de PlugCo le plus proche de chez vous ?+–

  PlugCo offre une livraison dans le monde entier et a exporté ses produits à plus de 50 pays sur les 6 continents jusqu’à présent. Vous pouvez consulter tous les distributeurs PlugCo dans notre Page de Contact ou nous Contacter Directement pour partager avec vous nos coordonnées de notre distributeur dans votre région s’il existe.

• Quels sont les incoterms utilisés par PlugCo?+–

  PlugCo offre une livraison dans le monde entier et a exporté ses produits à plus de 50 pays sur les 6 continents jusqu’à présent. Grâce à ses services de Frets Express et aérien, PlugCo garantit toujours le meilleur délai de livraison à ses clients. Les principaux incoterms que nous proposons sont DAP à l’adresse du client, CIP à l’aéroport le plus proche du client et FCA-Turquie. Nous proposons également l’incoterm DDP pour de nombreux pays tels que les Etats Unies, l’Arabie Saoudite, les Émirats arabes unis, le Maroc… Nos incoterms sont toujours flexibles et peuvent être adaptés selon les exigences du client.

• Quel est le pays d’origine des Obturateurs Coniques de PlugCo?+–

  PlugCo est le plus grand fabricant d’équipements de test d’infrastructure de haute qualité, y compris le modèle d’Obturateur Conique qui sont fabriqués en Turquie et en Allemagne.

• Quelle est la chose la plus importante à propos de l’Obturateur Conique?+–

  PlugCo considère la sécurité comme sa première priorité. C’est pourquoi nous insistons toujours sur le respect des consignes de sécurité de notre Guide de Sécurité pour éviter le glissement ou l’éclatement des obturateurs, ce qui peut entraîner des blessures corporelles, la mort ou des dommages matériels!

• Quel est le matériau de l’Obturateur Conique?+–

  L’Obturateur Conique est fabriqué à partir du caoutchouc chloroprène (CR) pur (néoprène) entouré de bandes de mousse de caoutchouc pour garantir l’étanchéité spéciale.

• Qu’est-ce qu’un Obturateur Conique?+–

  L’Obturateur Conique est un appareil de test d’étanchéité des canalisations gravitaires. Il est utilisé pour sceller ou tester les canalisations d’égout et de drainage de différentes tailles à partir d’un diamètre de 90 mm jusqu’à un diamètre de 3600 mm. Il est considéré comme la solution idéale pour les applications où l’accès est restreint grâce à sa forme pliable et son poids léger.

• Peut-on utiliser un modèle CP pour plusieurs diamètres de tuyaux?+–

  Le modèle CP est un obturateur de multi-taille, ce qui signifie que vous pouvez utiliser un modèle CP pour plusieurs diamètres de tuyau. Par exemple, vous pouvez utiliser CP6001600 pour tous les diamètres de tuyaux allant de 600 mm jusqu’à 1600 mm. Vous pouvez regarder notre vidéo pour plus de détails.

• PlugCo propose-t-il une formation sur l’utilisation des Obturateurs Coniques?+–

  PlugCo offre des formations à ses clients sur comment réussir leur test et comment utiliser correctement les Obturateurs Coniques, et à la fin de la formation, PlugCo remet des certificats aux personnes concernées. De plus, PlugCo assiste ses clients en assurant une supervision sur site.

• Quelles sont les conditions de stockage des Obturateurs Coniques?+–

  Les Obturateurs Coniques doivent être stockés dans un endroit sombre et sec, à l’abri de la lumière directe du soleil, et la température doit être comprise entre +15 °C et +25 °C. De plus, avant et après chaque utilisation de l’obturateur, assurez-vous de nettoyer la surface externe de l’obturateur. Cependant, NE JAMAIS nettoyer l’obturateur avec des solvants, des hydrocarbures ou d’autres agents agressifs.
