Los tapones de tubería y los tapones de prueba son herramientas esenciales para realizar pruebas de estanqueidad en tuberías de alcantarillado y drenaje recién instaladas o rehabilitadas. La Norma Europea EN 1610 describe los procedimientos correctos para estas pruebas a fin de garantizar la confiabilidad y la seguridad.
¿Qué es la EN 1610?
La EN 1610 es una norma europea que establece los requisitos y métodos para la construcción, prueba e inspección de tuberías para sistemas de drenaje y alcantarillado. Comprender la EN 1610 es esencial para realizar una prueba de fugas en tuberías de gravedad.
La prueba de fugas se puede realizar utilizando agua o aire, y puede llevarse a cabo en toda la tubería, solo en las uniones, o en pozos de registro y cámaras.
¿Qué Equipamiento se Necesita para la Prueba?
1. Tapones de Prueba y/o Tapones de Sellado
Estos tapones se utilizan para sellar secciones de la tubería durante la prueba. Seleccione el tamaño y tipo adecuados según el diámetro, material y presión de la tubería. PlugCo ofrece una gama de tapones adecuados para las pruebas según la EN 1610.
2. Fuente de Inflado
Se requiere un compresor de aire o bomba manual (para tapones pequeños).
3. Fuente de Medio de Prueba
Se requiere un compresor de aire (para pruebas con aire) o tanque/bomba de agua (para pruebas con agua).
4. Dispositivos de Control y Monitoreo
Dispositivo de Control de Aire para monitorear la presión de inflado.

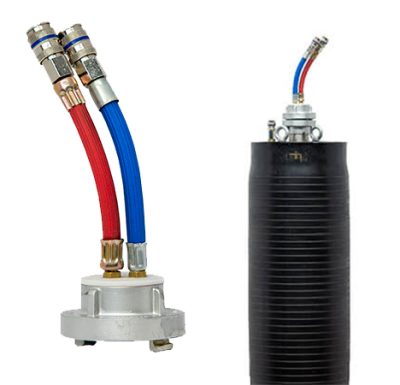

Adaptador de Prueba de Aire para monitorear la presión de prueba de aire (prueba de fugas de aire).

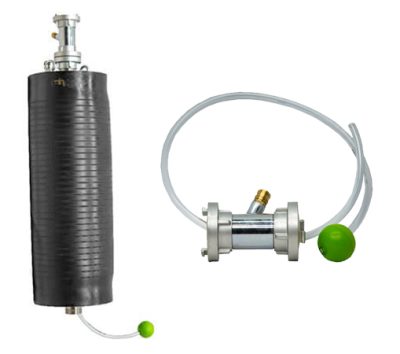

Adaptador de Descarga de Aire para liberar el aire en el área de prueba (prueba de fugas de agua) y para monitorear la presión de prueba.

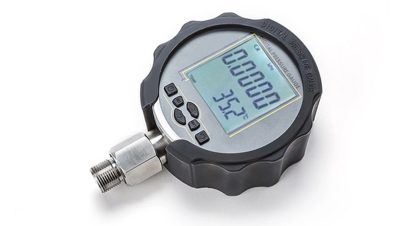

Manómetro Digital puede ser necesario especialmente para pruebas con aire.

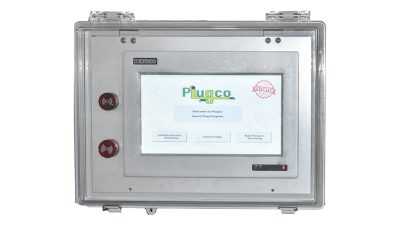

Opcional: Sistema de alarma para prevenir el deslizamiento o ruptura del tapón.
Centralizador para centrar el tapón dentro de la tubería.
Cuerdas o cadenas para instalar y retirar los tapones.
Refuerzo o soporte para evitar el deslizamiento del tapón debido a la fuerza de contrapresión.
5. Herramientas de Limpieza de Tuberías
Limpie bien la tubería antes de realizar la prueba para asegurar un sellado adecuado y evitar resultados falsos.
Tipos de Pruebas de Estanqueidad Según EN 1610
1. Prueba con Aire (Baja Presión)
Es común para tuberías de pequeño diámetro (DN ≤ 500 mm).
Nivel de presión: 100 a 200 mbar.
Duración: está especificada en la EN 1610 según la longitud y el material de la tubería.
2. Prueba con Agua
Es más adecuada para tuberías más grandes o cuando las condiciones ambientales hacen poco confiables las pruebas con aire.
Se adopta cuando la prueba con aire falla.
El rango de presión de prueba varía de 0.1 a 0.5 bar.
La tubería se llena con agua y se observa si hay caídas en el nivel o presión del agua.
Proceso de Prueba Paso a Paso
1. Revisión Previa y Seguridad
Antes de comenzar la aplicación, siga estos consejos:
Inspeccione los tapones y accesorios para detectar daños o fugas.
Asegúrese de que la tubería esté limpia y libre de residuos y objetos cortantes.
Revise las condiciones de prueba y los requisitos de seguridad de la EN 1610.
2. Instalación del Tapón
Una vez completados los pasos de revisión previa, siga la siguiente instrucción:
Inserte el tapón de prueba o tapón de sellado en la tubería.
Use un centralizador si es necesario para asegurar la alineación, especialmente si el diámetro de la tubería excede los 1000 mm.
Infle el tapón a la presión indicada utilizando aire o agua.
Soporte el tapón para evitar que se deslice.
3. Realizar la Prueba de Estanqueidad
Para pruebas con aire: Presurice la sección y comience el cronometraje una vez que la presión se estabilice.
Para pruebas con agua: Llene la tubería al nivel de agua indicado y mida los cambios de presión o volumen.
4. Monitoreo
Monitoree la presión del tapón y las condiciones de la tubería para asegurar el 100% de sellado.
Verifique si hay fugas visibles si es posible.
Registre los datos de prueba según las directrices de la EN 1610.
5. Procedimiento Posterior a la Prueba
Libere lentamente la presión de prueba y desinfle completamente los tapones.
Retire los tapones utilizando la cadena unida a los ganchos.
Reinspeccione los tapones por desgaste o daño antes de almacenarlos.
Consejos de Seguridad y Cumplimiento
Para asegurar que la prueba de estanqueidad se realice en condiciones ideales, preste atención a los siguientes puntos:
Nunca exceda la presión de inflado recomendada por el fabricante.
Asegúrese de que todo el personal esté fuera de la zona de peligro al inflar los tapones.
Utilice mangueras largas y monitoreo remoto cuando sea aplicable.
Siga de cerca la norma EN 1610 y los manuales de seguridad de PlugCo.
