Las pruebas de tuberías son esenciales para verificar la integridad de tuberías nuevas o rehabilitadas antes de que entren en servicio. En América del Norte, las normas ASTM como ASTM C828, ASTM C924 y ASTM F1417 rigen los procedimientos para pruebas de aire a baja presión y pruebas hidrostáticas.
¿Qué Herramientas Se Necesitan para las Pruebas Según ASTM?

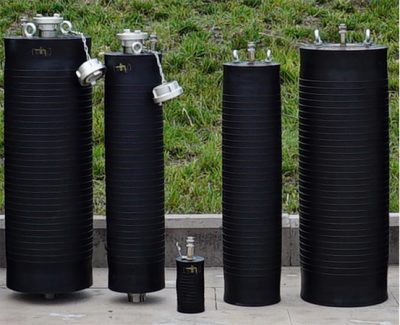

Tapón Inflable de Tubería o Tapón de Prueba
Seleccione el tapón de prueba correcto según el diámetro interior de la tubería, la presión de prueba requerida y el material de la tubería. Los Tapones de Prueba Inflables se utilizan tanto para pruebas de aire como de agua.
Compresor de Aire o Fuente de Agua
Para pruebas de aire, use un compresor de aire calibrado con regulador de presión.
Para pruebas hidrostáticas, use un tanque de agua o una bomba capaz de llenar la tubería y mantener la presión de prueba.
Dispositivos de Control y Monitoreo de Presión
Dispositivos de Control de Aire con el rango de presión adecuado para las pruebas planificadas.
Temporizadores para registrar las duraciones de las pruebas.
Accesorios
Cuerdas o cadenas para sujetar a los ganchos para la instalación y extracción del tapón de la tubería.
Mangueras de inflado largas para permitir el inflado desde fuera de la zona de peligro.
Centralizadores para asegurar una alineación adecuada del tapón en la tubería.
Herramientas de limpieza de tuberías como cepillos de alambre, chorros de agua, etc., para asegurarse de que la superficie interior de la tubería esté libre de residuos y objetos afilados.
Resumen de Métodos de Prueba ASTM
1. ASTM C828 y ASTM F1417: Prueba de Aire a Baja Presión
Común para líneas de alcantarillado por gravedad.
Se introduce aire hasta que la presión de prueba alcanza 3.5 psi (24 kPa) por encima de la contrapresión del nivel freático.
Se sigue un período de estabilización, generalmente de 2 minutos, y luego se monitorea la caída de presión durante un tiempo determinado.
2. ASTM C924: Prueba Hidrostática (Agua)
Adecuada para materiales de tubería sensibles a pruebas de aire o donde se prefiere agua.
La línea se llena con agua y se mantiene la presión de prueba predefinida.
Se mide la pérdida de agua durante el período definido, típicamente 2 horas.
Proceso de Prueba Paso a Paso Según las Normas ASTM
Paso 1: Preparación e Inspección
Antes de comenzar la aplicación, siga los siguientes consejos:
Limpie la tubería e inspeccione el área de prueba de residuos y objetos afilados.
Verifique los tapones y accesorios por desgaste o daño.
Mida la elevación del nivel freático, ya que afecta la presión de prueba, especialmente para pruebas de aire.
Paso 2: Instalar el Tapón de Tubería
Una vez completados los pasos de preparación, proceda con las siguientes instrucciones:
Inserte y centralice el tapón de prueba en cada extremo de la sección de prueba.
Infle los tapones hasta la presión indicada por PlugCo. ¡NUNCA infle por debajo ni por encima de la presión recomendada!
Soporte los tapones para resistir las fuerzas de presión de prueba.
Paso 3: Realizar la Prueba
Para Pruebas de Aire (ASTM F1417):
Llene el aire en el área de prueba hasta alcanzar 3.5 psi (más la presión del nivel freático), y permita el tiempo de estabilización. Luego, inicie la prueba cronometrada y mida cuánto tiempo permanece la presión por encima del umbral mínimo.
Para Pruebas de Agua (ASTM C924):
Primero, llene completamente con agua la sección de la tubería a probar, y mantenga la presión de prueba definida por al menos 2 horas. Luego, verifique cualquier caída medible en el nivel de agua o presión durante el período de prueba.
Paso 4: Monitorear y Registrar
Tome nota de las lecturas de presión e intervalos de tiempo, y observe signos de fuga o disminución de presión. Si la sección falla, localice el problema antes de volver a probar.
Consejos de Seguridad y Cumplimiento
Para asegurarse de que la prueba de hermeticidad se realice en condiciones ideales, preste atención a los siguientes puntos:
Siga siempre los límites de presión de inflado del fabricante.
Use mangueras largas y manómetros remotos para mantenerse fuera de la zona de peligro.
Nunca entre en un espacio confinado sin la capacitación y ventilación adecuada en seguridad.
Siga las regulaciones de OSHA además de las normas ASTM durante las pruebas.
Procedimiento Posterior a la Prueba
Libere lentamente la presión de prueba antes de desinflar completamente el tapón.
Use las cuerdas sujetas a los ganchos para retirar el tapón de manera segura.
Inspeccione el tapón por daños y almacénelo en un lugar limpio y seco según las recomendaciones de PlugCo.
Siguiendo los procedimientos descritos en ASTM C828, C924 o F1417, puede asegurarse de que su tubería cumpla con las regulaciones y esté lista para operar. Consulte siempre las normas ASTM completas y los manuales de seguridad de PlugCo antes de realizar las pruebas.
