A la hora de probar y bloquear tuberías, los tapones son herramientas muy útiles. Pero, ¿has oído hablar de una conexión de derivación? Si eres nuevo en este campo o simplemente tienes curiosidad, no te preocupes, ¡te lo explicamos de forma sencilla!
- ¿Qué es una conexión de bypass?
- ¿Por qué es importante?
- ¿Qué productos PlugCo tienen opciones de derivación?
- Tabla comparativa de enchufes con y sin bypass
¿Qué es una Conexión de Bypass?
Una conexión de derivación es una característica especial de un tapón de tubería. Permite el flujo de líquido o aire a través del tapón, incluso cuando este se encuentra dentro de la tubería.
Piénselo así: usted quiere bloquear una tubería, pero aún necesita que el agua o el aire fluyan de un lado al otro. ¡Se necesita un tapón de derivación!
Sin un bypass, un tapón simplemente detiene el flujo. Con un bypass, bloquea y permite el flujo al mismo tiempo.
¿Por Qué Utilizar un Tapón de Tubería con Derivación?
Existen varias situaciones en las que usar un tapón de tubería con conexión de derivación no solo es útil, sino también necesario. Analicemos las razones más comunes con más detalle:

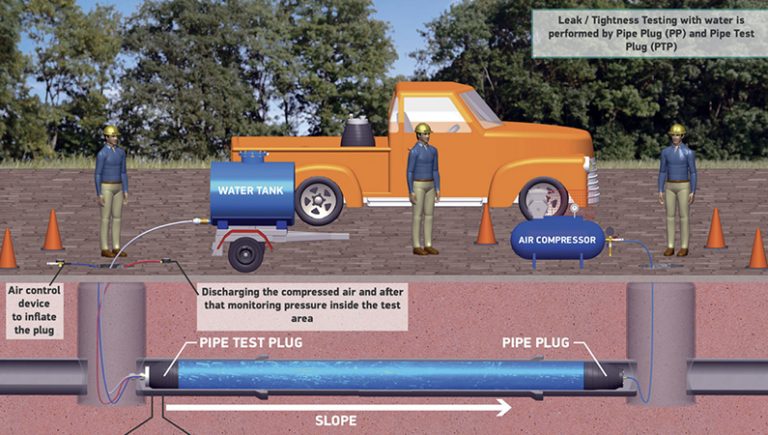

1. Prueba de Fugas de Agua sin Pozo de Registro
Al comprobar si una tubería nueva tiene fugas, normalmente se llena con agua y se aplica presión. Pero aquí está el problema:
Si no hay una boca de acceso (o alguna abertura en el medio del área de prueba), ¿cómo se introduce agua en la tubería?
¡Aquí es donde entra en juego la conexión bypass!
- Inserta un tapón de tubería con un bypass en un extremo de la tubería y otro tapón de tubería normal en el otro extremo.
- Luego se bombea agua a través del bypass para llenar la tubería.
- Una vez lleno, se puede utilizar el mismo bypass para aplicar presión para la prueba.
Sin una derivación, no es fácil llenar la tubería ni realizar la prueba, especialmente en tuberías largas o sistemas sin pozos de registro. Por lo tanto, en estos casos, la derivación es imprescindible. Si necesita más información sobre el proceso de prueba de fugas de agua, puede consultar este video: https://www.youtube.com/watch?v=ndcooFgCZ10&t
2. Drenaje y mantenimiento – Dejar salir el agua de forma segura
Se trata de eliminar el agua o los líquidos sobrantes de la tubería después de realizar el trabajo o la prueba.
- Ejemplo: Después de realizar una prueba de fugas, queda algo de agua dentro de la tubería.
- Puede utilizar el bypass para drenar lentamente el agua a través de una manguera.
- Esto es especialmente útil cuando no hay pendiente o drenaje por gravedad disponible.
Piénselo como una respuesta a: “¿Cómo vacío la tubería de forma segura?”
3. Liberación de aire o control de presión – Gestión de la presión de prueba
Se trata de controlar la presión del aire o del agua durante la prueba, no después.
- Ejemplo: mientras llenas la tubería con agua para realizar pruebas, pueden quedar bolsas de aire atrapadas.
- Esas bolsas de aire pueden provocar resultados falsos o picos de presión peligrosos.
- El bypass le permite liberar aire o conectar un manómetro para monitorear y ajustar la presión.
Piénselo como una respuesta a: “¿Cómo puedo hacer que la prueba sea segura y precisa?”
Productos PlugCo con y sin bypass
PlugCo tiene dos tipos principales de tapones para pruebas y bloqueo de tuberías:
Modelo PP – Tapón de tubería (sin derivación)
Este es un tapón básico que se utiliza para bloquear completamente una tubería. No incluye conexión de derivación. Es ideal cuando se necesita detener el flujo por completo, por ejemplo, para mantenimiento o para sellar líneas no utilizadas.

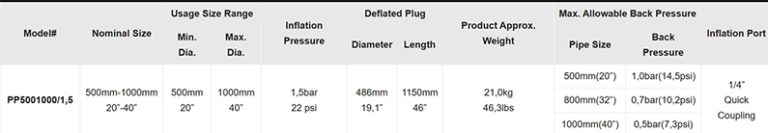

Ejemplo: PP5001000 → Para tuberías de 500–1000 mm, sin conexión de bypass.
Modelo PTP – Tapón de Prueba de Tubería (con Derivación)
Este tapón está diseñado para la detección de fugas y el llenado de tuberías a través del propio tapón. Incorpora una conexión de derivación que permite llenar, probar o drenar la tubería sin necesidad de pozos de registro. Resulta especialmente útil en tramos largos de tubería sin acceso.

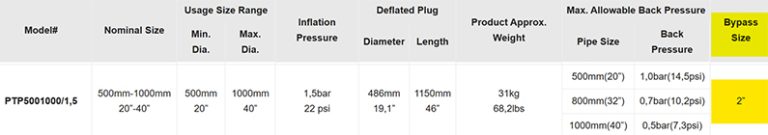

Ejemplo: PTP5001000 → Mismo tamaño de tubería que la versión PP, pero con bypass.
¿Qué pasa si la tubería contiene productos químicos, gases o hidrocarburos?
Las tuberías no siempre transportan solo agua o aire. En muchas industrias, como la del petróleo y el gas, las plantas químicas o los sistemas de combustible, las tuberías pueden estar llenas de fluidos químicos, gases o hidrocarburos. Estas sustancias requieren materiales especiales y una fabricación de tapones más duradera, como un caucho de nitrilo resistente a todo tipo de sustancias.
Para solucionar esto, PlugCo ha desarrollado modelos especializados basados en el mismo concepto que los conectores PP y PTP. Estos se denominan modelos GP y GTP. Al igual que antes, el GP es la versión sin bypass, mientras que el GTP incluye una conexión de bypass.
Lo que los hace especiales es el material: están hechos de caucho de nitrilo, resistente a productos químicos, petróleo, gas e hidrocarburos. Esto los hace ideales para su uso en tuberías industriales donde el caucho estándar no duraría. Puede obtener más información sobre estos modelos en este blog: (publish the link of this article when it is accepted Why Nitrile Rubber Is Essential for Oil & Gas Applications)
Regla Sencilla para Recordar:
- Si el modelo es PP o GP → Es un tapón de tubería, no bypass.
- Si el modelo es PTP o GTP → Es un tapón de prueba de tubería y tiene un bypass.
Esto también hace que el sistema de PlugCo sea muy fácil de usar, porque puedes elegir el mismo rango de tamaño y simplemente elegir si necesitas un bypass o no.
| Modelo | Tipo de Tapón | Para Fluidos Como… | Derivación |
| PP | Tapón de tubería | Agua, aguas residuales, aire | No |
| PTP | Tapón de prueba de tubería | Agua, aguas residuales, aire | Sí |
| GP | Tapón de gas | Gas, petróleo, productos químicos | No |
| GTP | Tapón de prueba de gas | Gas, petróleo, productos químicos | Sí |
