¿Qué es un probador de juntas? ¿Cómo usarlos de manera correcta? Instalación de Probador de Juntas
Un probador de juntas es usado para poner a prueba el punto de unión de dos tuberías. Es un producto indispensable para poner a prueba la conexión entre dos tuberías. En caso de no haber hecho pruebas en el punto de unión, identificar problemas y repararlos puede ser difícil y caro después de haber cerrado la línea.
Asegurando el Éxito: Una Guía Completa para el Probador de Juntas
Antes de empezar con la prueba de las juntas, es importante asegurarse de haber revisado a fondo el producto y la cámara de aire.
Asegúrese de que los materiales necesarios se encuntren disponibles:
- Dispositivo de Control del Probador de Juntas
- Manguera de Agua
- Manguera de Aire en U
Una vez confirmados los materiales, cumpla con los siguientes controles previos a aplicación:
Protección de la Cámara de Aire: Cuando mueva el probador de juntas a su posición en la tubería, sea cuidadoso para prevenir cualquier daño a la cámara de aire.
Distancia Uniforme: Mantenga el mismo espacio entre la tubería y las cámaras de aire en todo momento. Ajustar en caso de que sea necesario para asegurar que sea parejo.

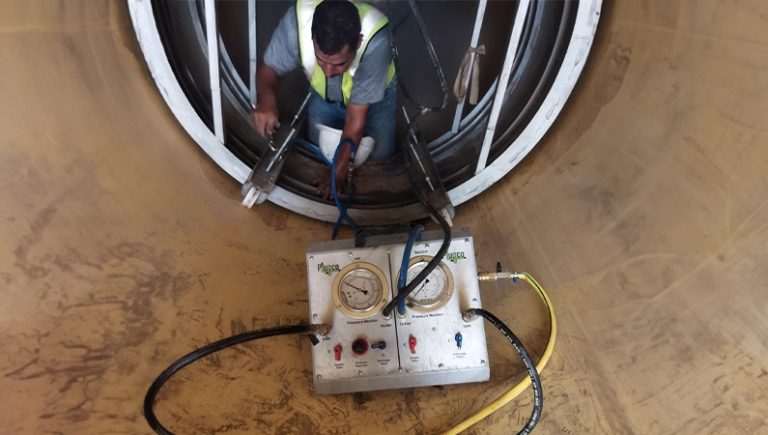

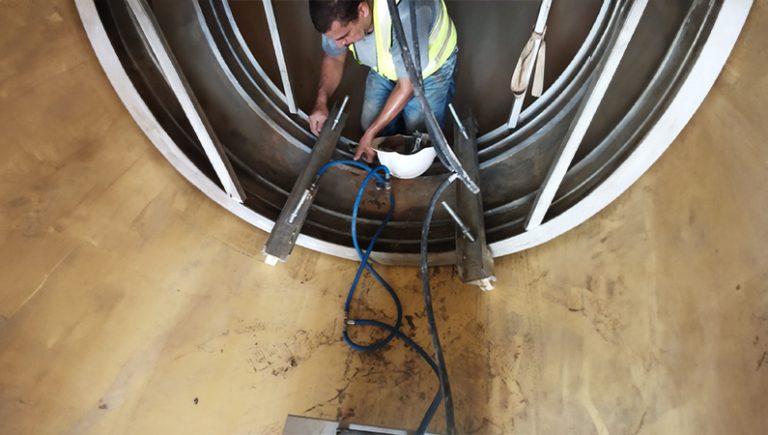

Gestión del Probador de Juntas para Asegurar la Integridad de los Materiales.
Después de confirmar la integridad de los materiales y los probadores de juntas, proceda con los siguientes pasos:
- Control de Inflación y Presión:
Empezar por inflar la cámara de aire. Asegúrese de que la válvula de presión cumpla con la presión requerida. Por ejemplo, si la presión de trabajo requerida es 4.0 bar y el compresor solo es capaz de inflar hasta 3.6 bar, debe reemplazar el compresor para alcanzar la presión de prueba necesaria.
Cuando cámara de aire alcance 4.0 bar, deje de inflar y espere 8 minutos, siguiendo la norma TSEN1610 (el tiempo de prueba puede variar basándose en el diámetro y material de la tubería).
- Preparación de Llenado de Agua: Antes de llenar con agua, debe abrir la vávula de descarga de aire (jak) para liberar el aire atrapado. Si el aire no es liberado, puede afectar la prueba.
- Empezar el Llenado de Agua: Debe empezar llenando con agua desde el nivel de suelo de la junta. Para evitar problemas durante el llenado, debe liberar previamente el aire en el jack.
- Control de Presión: Mientras se llena con agua, use un manómetro para revisar la presión. Ajuste la válvula cuidadosamente dentro del rango deseado. Debe empezar y detener ajustes de manera necesaria hasta que la presión se estabilice al rededor de 2.5 bar (el valor 2.5 bar puede variar dependiendo de los requerimientos de prueba específicos).

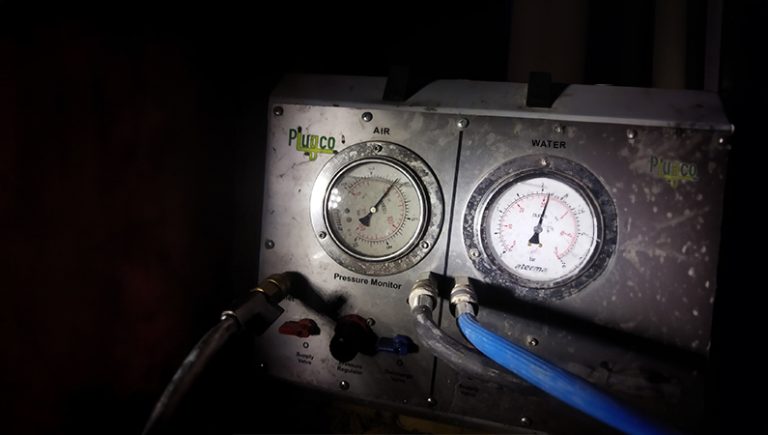

Dispositivo de Control para el Probador de Juntas
Procedimiento Posterior al Llenado: Después de haberse estabilizado en 2.5 bar, espere 30 minutos de acuerdo las normas TS EN 1610. El resultado de este periodo de espera puede producir uno de los siguientes resultados:
- Prueba Exitosa: Si la presión permanece estable y no se detectan fugas al rededor de la tubería, proceda con las descargas de agua en el tapón.
- Prueba Ineficaz: Cualquier fluctuación en la presión o señales de fuga exige una investigación a fondo para identificar y rectificar el problema.

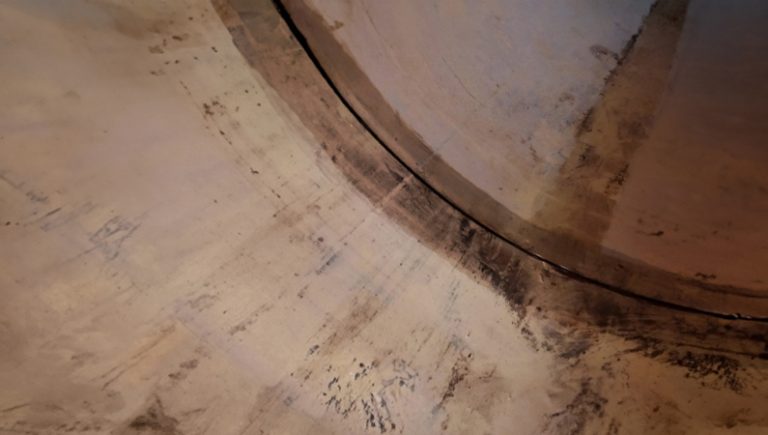

Area Después de una Exitosa Prueba Conjunta en el Área de Prueba
Resumen: Esta guía explica paso a paso el método para la prueba de juntas, con enfoque en la preparación, el control cuidadoso de presión y siguiendo las normas de la industria. Siguiendo estos pasos cuidadosamente, puede alcanzar resutados de prueba correctos y confiables.
