La selección correcta de tapones para tuberías es un factor crucial en el mantenimiento de tuberías, ya que garantiza la seguridad y la eficiencia operativa, además de producir un sellado eficaz. Entre los numerosos dispositivos de obstrucción de tuberías disponibles, los tapones cónicos y cilíndricos representan dos de los modelos más comunes. Ambos tapones de bloqueo de tuberías cumplen funciones idénticas, pero sus formas de diseño y principios de sellado difieren, así como sus aplicaciones específicas.
Diseño y Funcionalidad

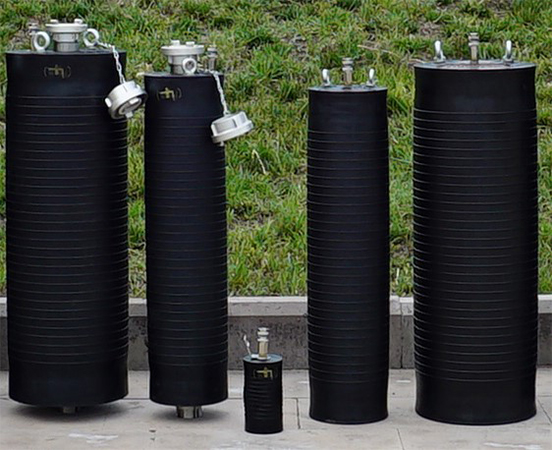

El tapón cilíndrico para tubería se expande hacia afuera a través de sus lados rectos y paralelos al inflarse. El sello se forma cuando el tapón se expande radialmente, ya que se adapta perfectamente al diámetro interno de la tubería. El diseño de los tapones cilíndricos funciona mejor en tuberías con diámetros regulares y uniformes y superficies internas lisas. El diseño del tapón cilíndrico logra su mejor rendimiento de sellado en aplicaciones de alta presión, como pruebas de presión hidrostáticas o neumáticas en tuberías.

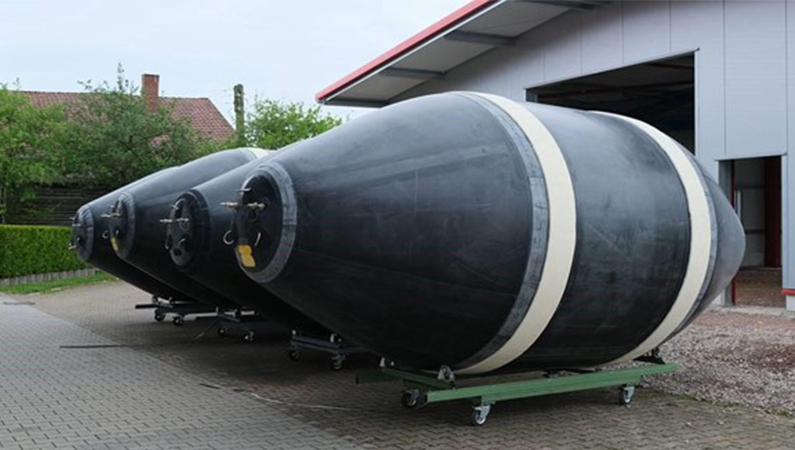

La forma cónica de los tapones para tuberías se extiende hacia afuera, formando una estructura de cono truncado. Su diseño cónico permite que los tapones cónicos se adapten a tuberías de diversos tamaños, especialmente a las que presentan daños internos. Los tapones cónicos sellan eficazmente las tuberías incluso con ligeras variaciones de diámetro o con presencia de depósitos o corrosión (no tolera objetos afilados).
Manejo de Presión y Rendimiento
La distribución uniforme de la presión a través de los tapones cilíndricos les permite soportar una contrapresión mayor que la de los tapones cónicos. Los tapones cilíndricos estándar, diseñados para pruebas de agua o alcantarillado, alcanzan capacidades de contrapresión superiores a 2,5 bar (36 psi), según sus dimensiones y características del material.
El rango de rendimiento de los tapones cónicos abarca desde contrapresiones bajas a moderadas hasta 1,0 bar, gracias a su flexibilidad en cuanto a compatibilidad de diámetros. La selección de tapones cónicos se realiza principalmente cuando las exigencias del trabajo implican tuberías de diferentes dimensiones y requisitos de instalación complejos.
Si bien los tapones cilíndricos soportan más contrapresión que los tapones cónicos, requieren refuerzos y soportes especiales para soportar altas contrapresiones.
Consideraciones de Instalación

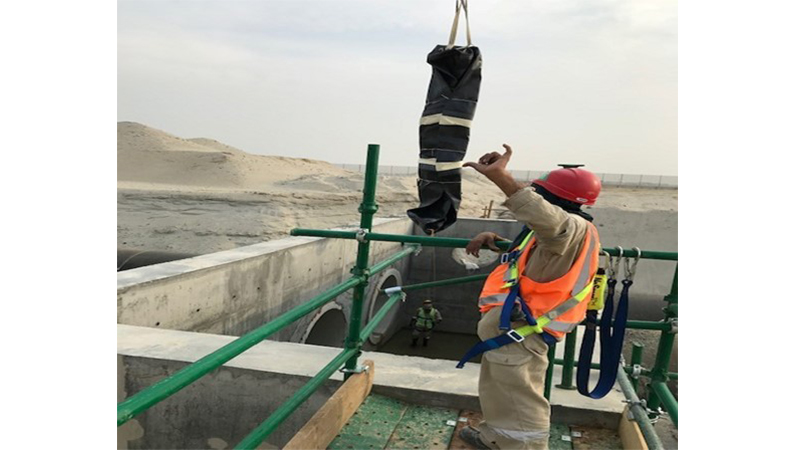

El diseño de los tapones cónicos simplifica su inserción. Esta estructura permite un mejor acceso a las tuberías durante la instalación, especialmente al trabajar con sedimentos o pequeñas fluctuaciones de diámetro. La instalación de tapones cónicos requiere un cuidado adecuado, ya que un inflado excesivo junto con métodos de anclaje incorrectos puede provocar que el tapón se desplace.
Una vez alineados correctamente durante la inserción, los tapones cilíndricos se estabilizan y mantienen un sellado hermético con mínimo movimiento. La estabilidad del tapón es esencial al realizar pruebas prolongadas en condiciones de presión elevada.
Cómo Elegir el Tapón Adecuado: Ejemplos Prácticos
El uso de tapones cilíndricos es ideal para tuberías nuevas uniformes. El tapón es excelente para pruebas hidrostáticas de tuberías y secciones de tubería nuevas, ya que proporciona un sellado hermético y resistencia a altas presiones cuando se dispone de las dimensiones exactas de la tubería.
Los tapones cónicos son ideales para trabajar con tuberías antiguas que tienen diámetros variables porque brindan capacidades de instalación flexibles, especialmente para tuberías con superficies irregulares y cambios de diámetro causados por el envejecimiento y los depósitos.
Tapones de Tubería Cónicos vs. Cilíndricos
| Característica | Tapón de tubería Cilíndrico | Tapón de tubería Cónico |
| Forma | Lados rectos | Cónico (cono truncado) |
| Mejor Ajuste | Tubos con diámetro uniforme y liso | Tuberías con ligeras variaciones de diámetro o daños |
| Capacidad de Presión | Alto (hasta de 2,5 bar o más) | De baja a moderada (hasta 1,0 bar) |
| Instalación | Requiere alineación y soporte precisos. | Inserción más fácil, ajuste flexible |
| Aplicación Ideal | Tuberías nuevas, pruebas hidrostáticas/neumáticas | Tuberías antiguas, superficies interiores irregulares |
| Estabilidad del Sello | Excelente cuando se instala correctamente utilizando un soporte especial. | Requiere un anclaje cuidadoso |
Contrapresión y Estabilidad del Tapón
La contrapresión es la fuerza que el fluido que se encuentra detrás de un tapón ejerce sobre él. Se mide generalmente en bares, donde 1 bar corresponde a la presión de una columna de agua de 10 metros. Controlar la contrapresión es esencial para evitar que el tapón se deslice o reviente durante las operaciones de la tubería. Un inflado adecuado garantiza que la fuerza de fricción entre el tapón y la superficie de la tubería sea suficiente para resistir esta presión. La condición fundamental de seguridad es:
F fricción ≥ F contrapresión
Para calcular con precisión la contrapresión y seleccionar el tapón correcto, consulte la información detallada de PlugCo. Cálculo de la contrapresión Además, PlugCo ofrece un sistema Smart Plug que monitoriza y controla dinámicamente la contrapresión para mejorar la seguridad operativa y evitar el desplazamiento del tapón. Puede obtener más información sobre esta solución avanzada en el artículo anterior: Cómo evitar que el tapón inflable se deslice en condiciones reales de tubería
Gama de Materiales y Tamaños

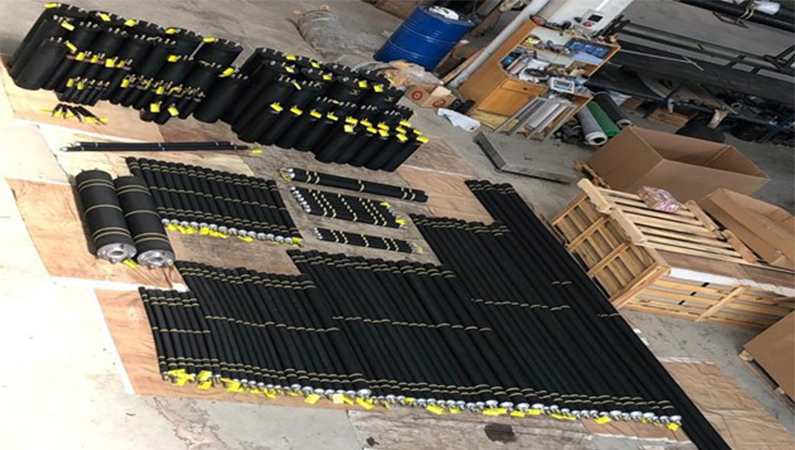

PlugCo fabrica sus productos en una amplia gama de diámetros, desde tamaños pequeños (de 35 mm) hasta diámetros extensos. Los tapones usan compuestos de caucho reforzado que los hacen resistentes a los productos químicos y la abrasión, y capaces de funcionar en diversos rangos de temperatura.
La elección entre tapones cilíndricos y cónicos para tuberías depende de cómo las condiciones de la tubería se ajusten a las presiones de prueba requeridas y a la facilidad de instalación deseada. El diseño cilíndrico es más adecuado para pruebas de alta presión en tuberías uniformes, mientras que los tapones cónicos ofrecen un mejor rendimiento cuando se requieren ajustes flexibles y una inserción rápida.
Conocer estas diferencias permite realizar proyectos más seguros, minimizar errores de prueba y agilizar las operaciones de mantenimiento. Para obtener información detallada sobre el producto y recomendaciones específicas, consulte al equipo técnico de PlugCo o consulte el catálogo de productos.
