جهاز اختبار الوصلات يُستخدم لاختبار نقطة الاتصال بين أنبوبين. يُعد هذا الجهاز من المعدات الأساسية لفحص وصلات الأنابيب، حيث أن عدم فحص نقطة الاتصال قبل إغلاق الخط قد يؤدي إلى مشاكل يصعب اكتشافها لاحقًا وتكون مكلفة جدًا للإصلاح .
دليل شامل لاستخدام جهاز اختبار الوصلات بنجاح:
قبل بدء اختبار الوصلة يجب التأكد من فحص الجهاز والبلادر (الجزء المطاطي) جيدًا تأكد من توفر المواد التالية:
ضاغط هواء (Compressor)1-
وحدة التحكم الخاصة بجهاز الاختبار 2-
3- خرطوم ماء
خرطوم هواء 4-

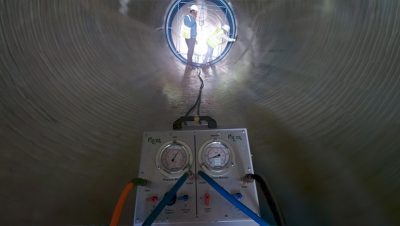

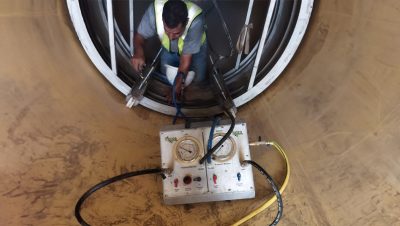

تركيب جهاز اختبار الوصلات داخل الأنبوب
الخطوات التمهيدية قبل الاستخدام:
حماية البلادر: أثناء إدخال جهاز الاختبار داخل الأنبوب، احرص على عدم إتلاف البلادر.
ابقاء المسافة متساوية: تأكد من أن المسافة بين الأنبوب والبلادر متساوية من جميع الاتجاهات، وعدّل الوضعية إذا لزم الأمر لتحقيق التوازن.
بعد التأكد من سلامة الجهاز والخامات، اتبع الخطوات التالية:
-
النفخ وفحص الضغط
ابدأ بنفخ البلادر وتأكد أن ضغط الهواء يصل إلى القيمة المطلوبة
على سبيل المثال: إذا كانت قيمة الضغط المطلوبة 4.0 بار والضاغط يوفر فقط 3.6 بار، يجب استبدال الضاغط بواحد أقوى لتحقيق الضغط المطلوب. عند وصول الضغط إلى 4.0 بار، توقف عن النفخ وانتظر لمدة 8 دقائق بحسب معيار
TS EN 1610
.(قد تختلف مدة الانتظار حسب قطر الأنبوب ونوعه)ملاحظه:
. التحضير لتعبئة الماء2
قبل ضخ الماء، افتح صمام تصريف الهواء (الجاك) لتفريغ الهواء المحتجز، لأن وجود الهواء يؤثر سلبًا على دقة الاختبار.
. بدء تعبئة الماء: 3
ابدأ بتعبئة الماء من مستوى الأرض عند نقطة الوصلة. لتفادي المشاكل أثناء الملء، تأكد من تصريف الهواء من الجاك مسبقًا.
مراقبة الضغط .4
خلال ملء الماء، راقب الضغط باستخدام مقياس الضغط ثم قم بتعديل الصمام بدقة للحفاظ على الضغط في النطاق المطلوب
الضغط المرجعي غالبًا يكون 2.5 بار.(قد يختلف حسب متطلبات الاختبار)
استمر في المراقبة حتى يستقر الضغط عند القيمة المطلوبة.

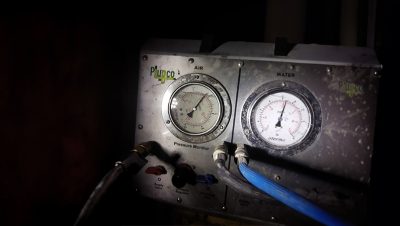

وحدة التحكم الخاصة بجهاز الاختبار
بعد ملء الماء: عند استقرار الضغط عند 2.5 بار انتظر لمدة 30 دقيقة بحسب معيار
،TS EN 1610.
النتيجة المتوقعة ستكون واحدة من الحالتين:
نجاح الاختبار: إذا بقي الضغط ثابتًا ولم يتم رصد أي تسرب، يمكن تفريغ الماء من خلال الوصله الخاصه بالماء.
فشل الاختبار: في حال وجود تسرب أو تغيّر في الضغط، يجب فحص منطقة الوصلة لتحديد السبب واتخاذ الإجراءات اللازمة.

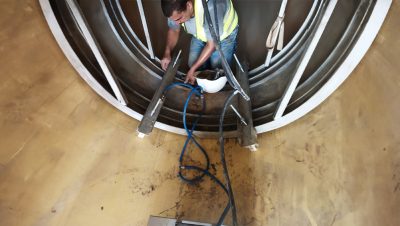

بعد نجاح الاختبار – منطقة جهاز اختبار الوصلة
الخلاصة:
يشرح هذا الدليل خطوات اختبار الوصلات بشكل مفصل، بدءًا من التحضير، مرورًا بالتحكم الدقيق بالضغط، وانتهاءً بتطبيق المعايير الفنية. اتباع هذه الخطوات بدقة يساعدك في الحصول على نتائج اختبار دقيقة وموثوقة
