Si alguna vez ha sido responsable de la instalación de tuberías de alcantarillado o desagüe por gravedad, ya sabe una cosa: deben ser absolutamente herméticas. Una pequeña fuga puede acarrear grandes problemas. Ahí es donde entran en juego las pruebas de estanqueidad al aire y, en concreto, las pruebas que siguen la norma EN 1610.
Las pruebas de aire son rápidas, rentables y más limpias que las de agua. Pero, como cualquier sistema presurizado, tiene sus riesgos. Por eso existe la norma EN 1610, para garantizar que el proceso sea seguro, coherente y fiable.
¿Qué es la norma EN 1610 y por qué es importante?
La EN 1610 es la norma europea que establece cómo construir y probar desagües y alcantarillas por gravedad. Es el reglamento que se utiliza en toda Europa para garantizar que las nuevas tuberías subterráneas sean estancas y estén correctamente construidas.
Esta norma ofrece dos opciones para las pruebas de estanqueidad:
- Prueba con agua: común para instalaciones profundas o grandes sistemas.
- Prueba con aire: preferible para trabajos más pequeños o cuando el uso de agua está restringido.
Si va a realizar pruebas con aire, especialmente en tuberías flexibles o de plástico, la norma EN 1610 ofrece instrucciones detalladas sobre la presión correcta, la duración y las precauciones de seguridad. Si se salta los detalles, se arriesga a que la inspección fracase y a que se produzcan graves riesgos in situ.
¿Qué equipo necesita?
Antes de iniciar una prueba con aire, asegúrese de tener a mano lo siguiente:
1. Tapones Inflables para Prueba de Tuberías
- Elija el tamaño adecuado para el diámetro interior de la tubería.
- Asegúrese de que estén clasificados para la presión de prueba y en buenas condiciones.
- Apóyelos siempre, ya que no querrá que un tapón se deslice en la línea bajo presión.

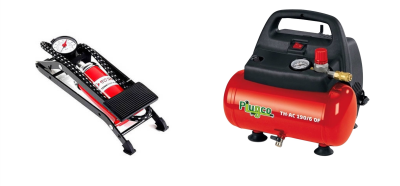

2. Sistema de Alimentación de Aire
- Utilice un compresor de aire de baja presión con un buen regulador de presión.
- El objetivo es un inflado lento y constante, no un pico repentino.
3. Equipo de Control de Presión

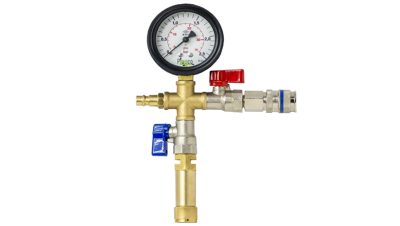

- Es esencial un dispositivo de control de aire calibrado suministrado por PlugCo.
- Algunos operadores prefieren manómetros digitales para el seguimiento en tiempo real, que también pueden ser suministrados por PlugCo.
4. Herramientas de Seguridad y Apoyo

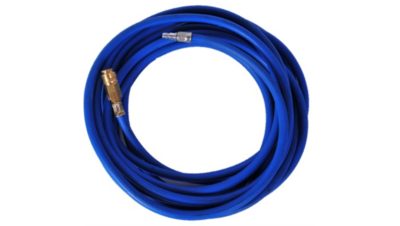

- Mangueras de aire largas, para no estar cerca de la zona de prueba.

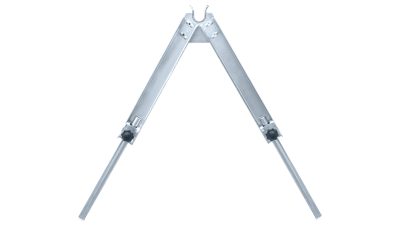

- Centralizadores, para colocar correctamente los tapones en la tubería.

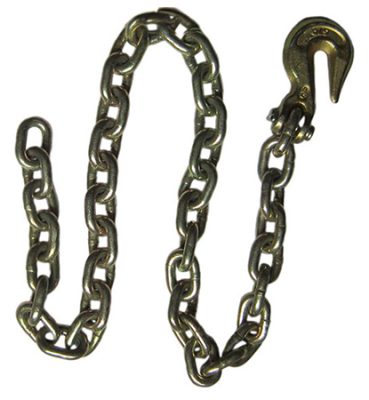

- Cuerdas o cadenas, para retirar los tapones con seguridad.
Tipos de Pruebas de Aire según la Norma EN 1610
La norma EN 1610 permite dos métodos específicos en función del tipo de tubería:
Método L – Prueba de Aire de Baja Presión
- Presión: 110 mbar (0,11 bar)
- Uso para: Sistemas de tuberías de plástico o flexibles
- Duración: Tiempo de prueba más corto; procedimiento más sencillo
Método H – Prueba de Aire de Alta Presión
- Presión: 200 mbar (0.2 bar)
- Uso para: Materiales rígidos como concreto o arcilla
- Duración: Más larga y estricta, pero necesaria para sistemas sólidos
Cada método tiene su propia tabla de tiempos basada en el diámetro y la longitud de la tubería; consulte la norma EN 1610 para conocer la duración exacta de las pruebas.

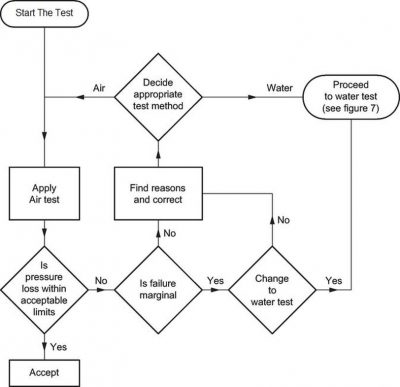

Prueba de Aire según la EN1610
La prueba en aire de una tubería de gravedad según EN 1610 no es complicada, pero requiere atención a los detalles. Siga los pasos adecuados, utilice equipos de calidad y dé siempre prioridad a la seguridad. Tanto si va a realizar una prueba de presión en un tramo residencial corto como en una línea industrial larga, estas normas están diseñadas para ayudarle a hacer bien el trabajo a la primera.
Si no está seguro de los valores de presión, las caídas permitidas o la duración de las pruebas, consulte siempre la norma oficial EN 1610 o consulte al equipo de PlugCo.
